通用顯示模塊UIM

我司產品的一個最主要的特點就是產品的參數可以設置。大多數情況下，可以通過電腦連接產品的串口，用上位機軟件進行設置。

有時，不方便連接電腦，因此需要1個無電腦的方案。顯示模塊UIM可以完成該功能。為了實現該功能，我們的產品幾乎都提供1個基本的菜單系統，UIM可以顯示該菜單。

菜單內容是由具體的產品決定的，UIM只負責顯示和接受用戶的按鍵消息，因此UIM是通用的，顯示內容由具體的產品決定。

---

UIM、UIME、UIMP對比

	UIM	UIME	UIMP
中文名稱	通用顯示模塊	數碼管顯示模塊	彩屏顯示模塊
顯示部件1	12864 單色LCD屏	數碼管	彩色I(xiàn)PS屏幕
顯示內容	英文或中文 內容固定，無法定制	兩行數字 關聯參數、小數點位置可自定義	中英文、啟動圖片、圖標 內容自定義
可視角度	窄	廣	廣
多下位機支持	支持但不方便	支持，比較方便	強大，可以無縫顯示
易用性2	簡單，即插即用	一般，需簡單配置	難，需要先進行復雜配置
配置軟件		EasyHost	UIMPEditor：UI編輯 EasyCom：UI下載到UIMP
附加功能		軟硬件觸發器	腳本（溫度曲線循環等）
適用用戶	用戶自己使用	封裝模塊功能和顯示內容給第三方使用	封裝模塊功能和顯示內容給第三方使用
主要特點	即插即用	極簡顯示	強大高端

注1：分辨率跟版本有關，請看數據手冊

注2：該易用性是指顯示模塊本身的配置使用。UIMP一旦配置好后，使用上更加方便。

---

操作說明

UIM含有LCD液晶屏，LED指示燈，旋鈕，按鍵。

LCD液晶屏顯示菜單；

LED指示燈顯示狀態；

通過旋鈕+按鍵，用戶可以選擇不同的菜單行，修改被選中菜單的參數值。具體方法見用戶手冊。

---

接口說明

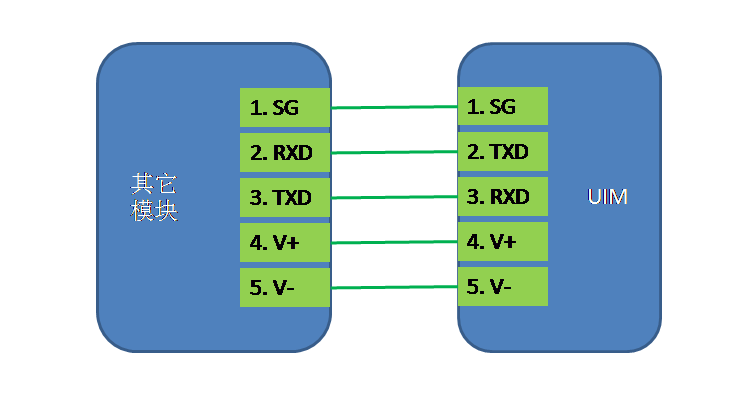

UIM通過串口和我司的其它產品相連。采用5針PH2.0接口。包裝里提供1根5針直連排線，直接連接UIM和其它模塊的UI RS232插座即可。

---

三種外形

UIM內部是一樣的，為了方便不同的使用場合，有三種外觀形式

	外觀特點	適用場合
UIM-1.8	裸板	用戶自己想辦法安裝
UIM-1.8-A	帶一個ABS安裝板	通過面板安裝，非常方便
UIM-1.8-B	帶1個塑料外殼	手持使用

---

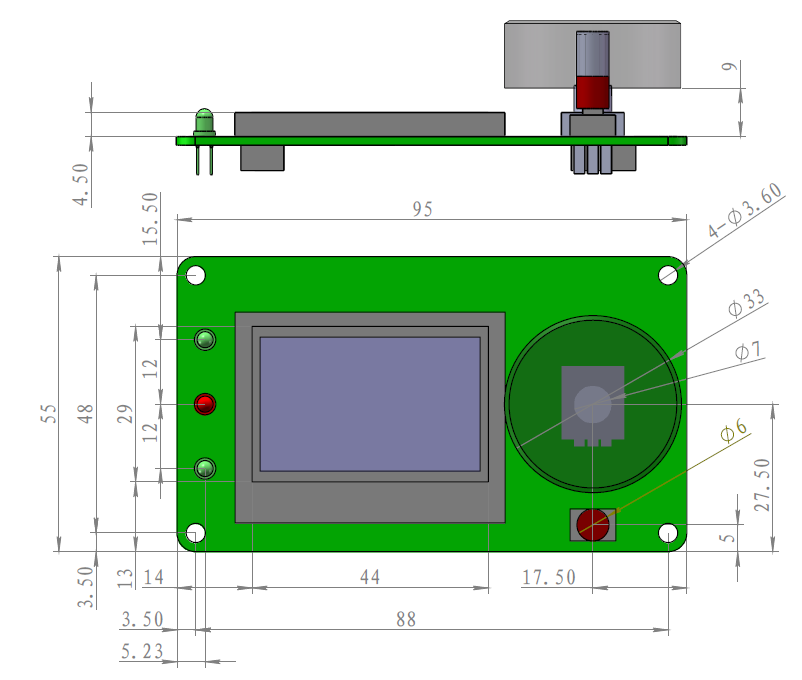

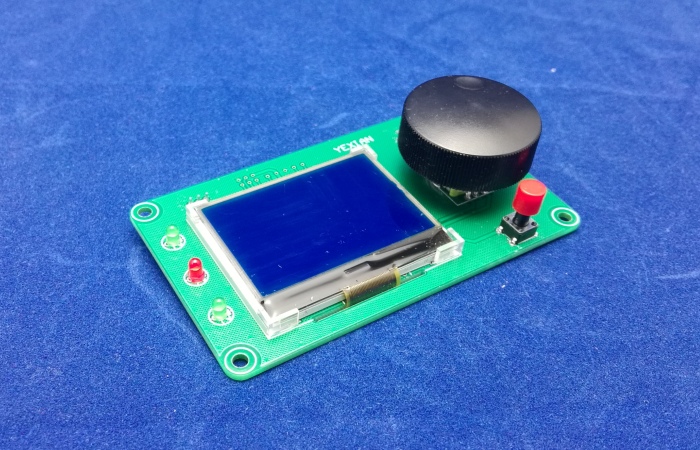

UIM-1.8

---

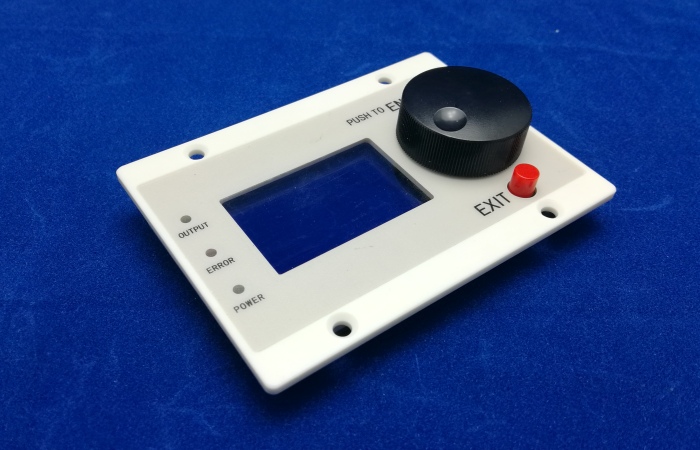

UIM-1.8-A

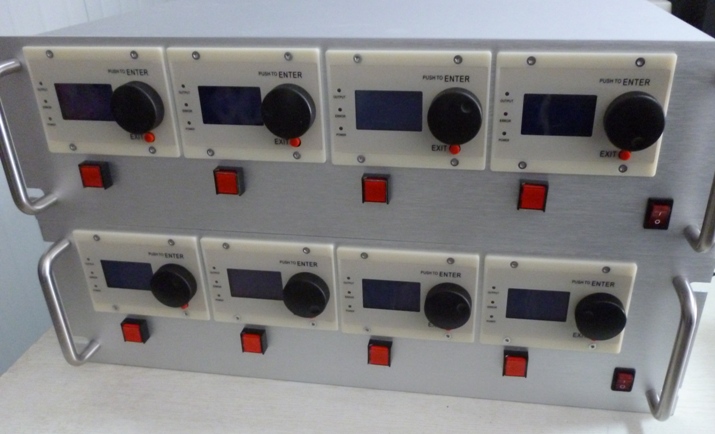

安裝效果如下：

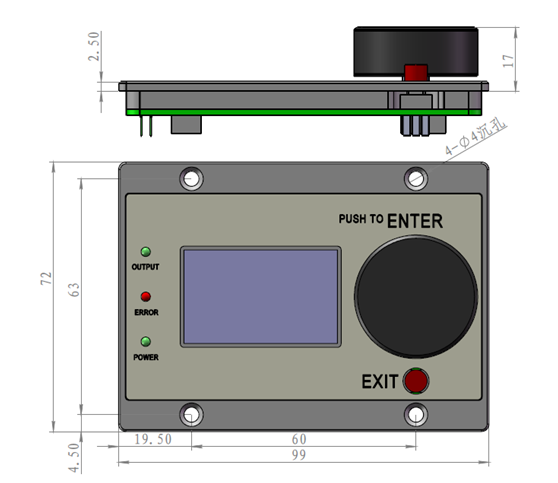

機箱面板上打孔方式如下（通過4顆M3沉頭自攻螺釘安裝）：

---

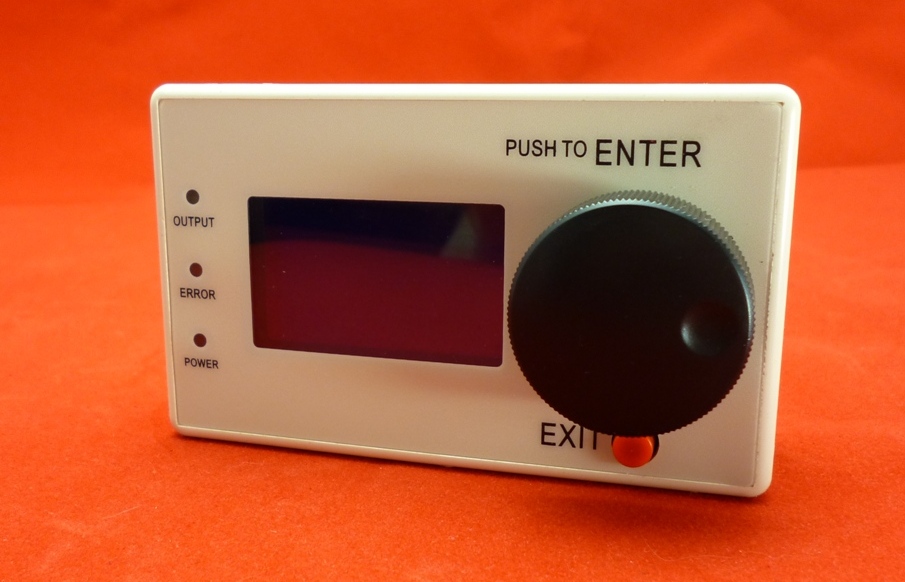

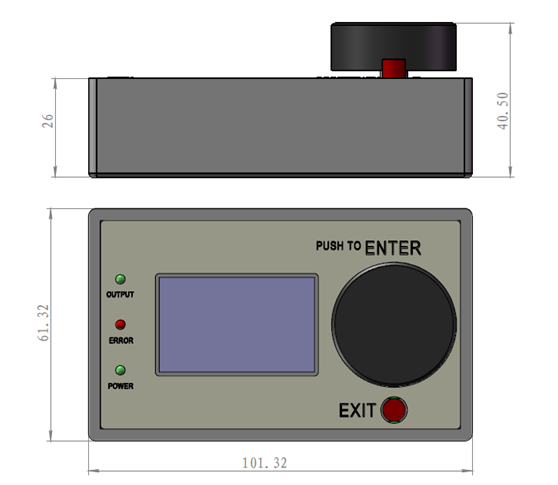

UIM-1.8-B
