彩屏顯示模塊UIM Pro

我司產品的一個最主要的特點就是產品的參數可以設置。大多數情況下，可以通過電腦連接產品的串口，用上位機軟件進行設置。

有時，不方便連接電腦，因此需要1個無電腦的方案。我司提供1個通用顯示模塊UIM可以完成該功能，但是UIM的顯示內容固定。

UIM Pro是新款的彩屏顯示模塊，其顯示內容可以用戶自定義。

---

UIM、UIME、UIMP對比

	UIM	UIME	UIMP
中文名稱	通用顯示模塊	數碼管顯示模塊	彩屏顯示模塊
顯示部件1	12864 單色LCD屏	數碼管	彩色IPS屏幕
顯示內容	英文或中文 內容固定，無法定制	兩行數字 關聯參數、小數點位置可自定義	中英文、啟動圖片、圖標 內容自定義
可視角度	窄	廣	廣
多下位機支持	支持但不方便	支持，比較方便	強大，可以無縫顯示
易用性2	簡單，即插即用	一般，需簡單配置	難，需要先進行復雜配置
配置軟件		EasyHost	UIMPEditor：UI編輯 EasyCom：UI下載到UIMP
附加功能		軟硬件觸發器	腳本（溫度曲線循環等）
適用用戶	用戶自己使用	封裝模塊功能和顯示內容給第三方使用	封裝模塊功能和顯示內容給第三方使用
主要特點	即插即用	極簡顯示	強大高端

注1：分辨率跟版本有關，請看數據手冊

注2：該易用性是指顯示模塊本身的配置使用。UIMP一旦配置好后，使用上更加方便。

---

操作說明

用戶先使用軟件UIMPEditor編輯自己滿意的UI，編輯完成后保存。

用戶再使用軟件EasyCom下載該UI到UIMP里面，然后UIMP即可正常使用。

---

接口說明

UIMP有兩個接口，UI RS232接口用來正常使用時和下位機通訊；Type-C接口用來連接計算機更新UI。

UI RS232接口如下圖所示：

---

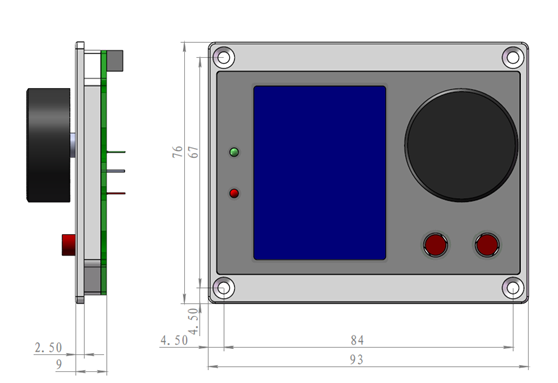

外形尺寸
