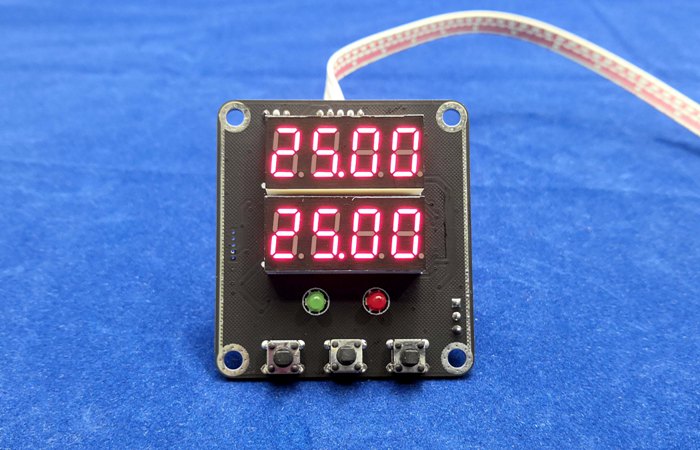

數碼管顯示模塊UIME

我司產品的一個最主要的特點就是產品的參數可以設置。大多數情況下，可以通過電腦連接產品的串口，用上位機軟件進行設置。

有時，客戶希望對我司產品模塊進行封裝，只開放個別參數顯示/設置。數碼管顯示模塊UIME可以出色完成該任務。

數碼管顯示清晰，可視角度廣；顯示內容可以由用戶設置。

使用按鍵可以直接修改參數。

---

UIM、UIME、UIMP對比

	UIM	UIME	UIMP
中文名稱	通用顯示模塊	數碼管顯示模塊	彩屏顯示模塊
顯示部件1	12864 單色LCD屏	數碼管	彩色IPS屏幕
顯示內容	英文或中文 內容固定，無法定制	兩行數字 關聯參數、小數點位置可自定義	中英文、啟動圖片、圖標 內容自定義
可視角度	窄	廣	廣
多下位機支持	支持但不方便	支持，比較方便	強大，可以無縫顯示
易用性2	簡單，即插即用	一般，需簡單配置	難，需要先進行復雜配置
配置軟件		EasyHost	UIMPEditor：UI編輯 EasyCom：UI下載到UIMP
附加功能		軟硬件觸發器	腳本（溫度曲線循環等）
適用用戶	用戶自己使用	封裝模塊功能和顯示內容給第三方使用	封裝模塊功能和顯示內容給第三方使用
主要特點	即插即用	極簡顯示	強大高端

注1：分辨率跟版本有關，請看數據手冊

注2：該易用性是指顯示模塊本身的配置使用。UIMP一旦配置好后，使用上更加方便。

---

操作說明

用戶先使用軟件EasyHost對UIME進行設置，設置完成后保存。

然后UIME即可像UIM一樣即插即用。

---

接口說明

UIME有兩個接口，UI RS232接口用來正常使用時和下位機通訊；PC RS232接口用來連接計算機進行設置

UI RS232接口如下圖所示：

---

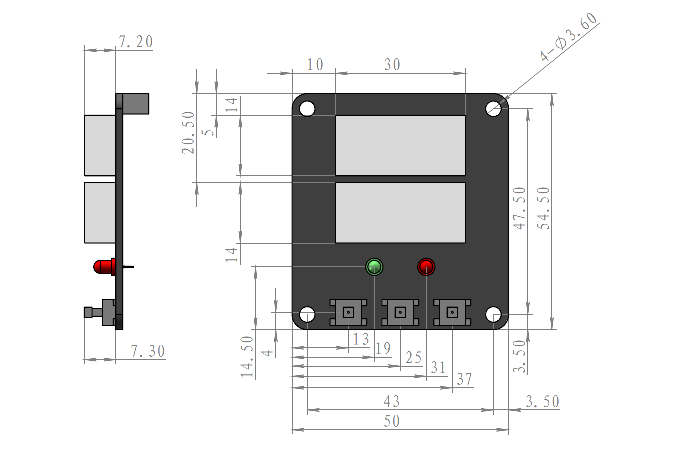

外形尺寸
