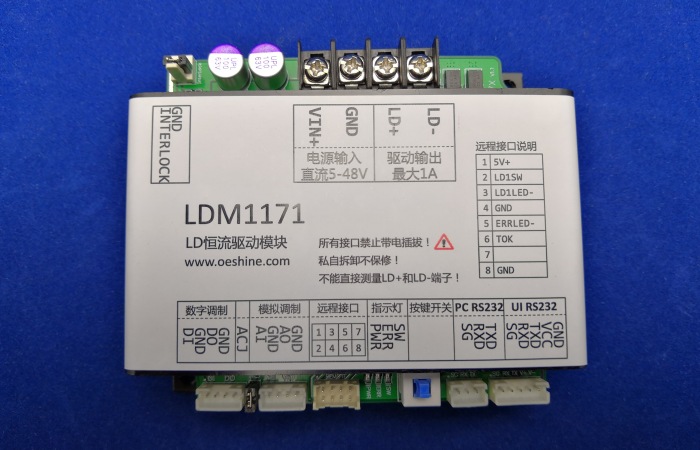

線性恒流源驅動模塊L1系列：LDM1170，LDM1171

線性恒流源驅動模塊，高速驅動小電流LD（Laser diode，激光二極管）半導體激光器（最大值1A），電流源輸出，輸出電壓自適應，輸出電流可通過手持用戶接口模塊UIM或者上位機軟件靈活設置。

• 可輸出連續電流；也可數字調制輸出脈沖電流；也可模擬調制輸出任意波形電流。
• 集成數字調制器，頻率、脈寬可調。脈沖可用于調制電流，也可輸出到外部給Q開關的驅動器。
• 過流、過壓、過溫保護，可選的故障后自動恢復功能。電路板、底板雙重溫度監測。
• 效率高，散熱簡單，放置在金屬平臺上或者安裝在機箱金屬外殼上即可滿負荷運行。
• 可獨立運行，也可用手持用戶接口模塊或計算機進行實時控制、記錄數據和實時曲線。

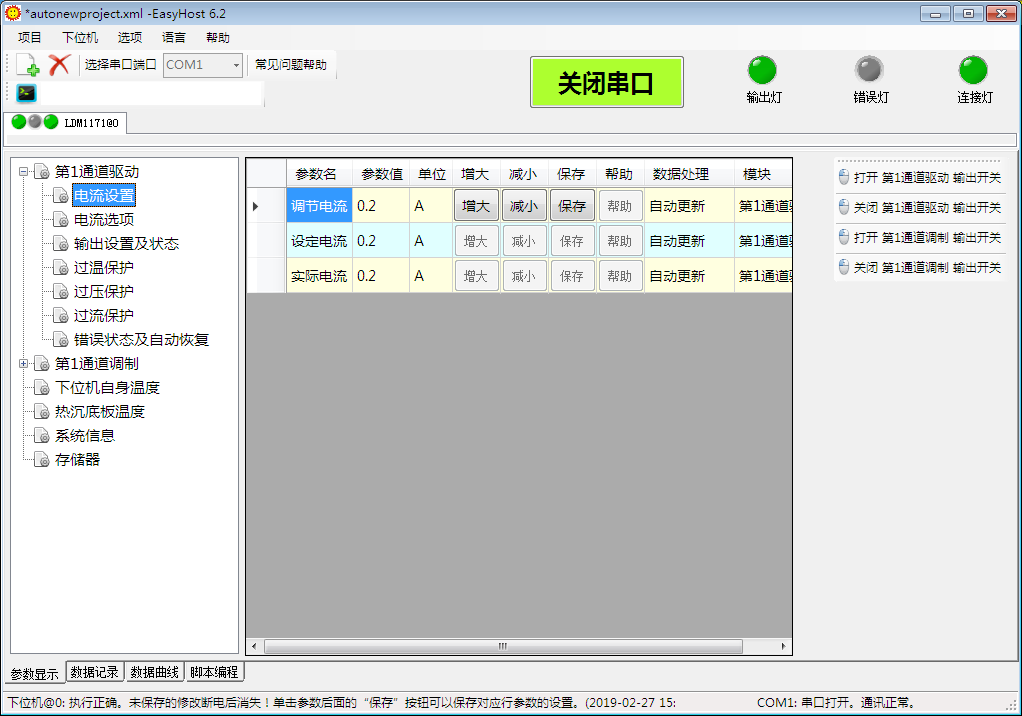

• 開放式平臺：提供完整串口控制命令，用戶可自己編程通過計算機或單片機控制驅動模塊；免費提供上位機軟件，可實現參數觀測、設置、數據記錄和曲線顯示等功能。
• 強大靈活性：各種參數都可以在用戶軟件中調節、設置、保存，方便用戶用來驅動不同的半導體激光器。
• 支持1個串口控制多個模塊，支持和TCM系列溫控模塊配合使用。

---

開放式平臺

提供完整串口控制命令，用戶可自己編程通過計算機或單片機控制溫控模塊；
免費提供上位機軟件，可實現參數觀測、設置、數據記錄和曲線顯示等功能。

---

控制方式/人機界面

1. 計算機：可計算機控制，附送的連接線可連接模塊至計算機的RS232串口；
如計算機沒串口，可使用USB轉DB9公口串口線；上位機軟件免費，中文界面，功能豐富，操作簡單。

2. UIM：如果不方便使用計算機控制，可以使用手持顯示模塊UIM（需要另外選購）。
UIM上有液晶屏和按鍵，可以完成參數觀測、設置和保存操作。

3. 單片機：可使用單片機的串口（需轉換為RS232電平）與模塊的串口通訊，并控制模塊。

4. 獨立運行：除了與用戶交互的功能外，模塊的所有核心功能都在模塊自身上；因此，參數設置保存后，模塊可以獨立運行，不需要一直連接UIM、計算機。

---

系列產品

	LDM1170	LDM1171
最大輸出電流	0.3A	1A
電源電壓	5～48V	5～48V
輸出電壓自適應范圍	0~(電源電壓-2.5V)	0~(電源電壓-2V)
精度	1.5%Iout+0.003A	1.5%Iout+0.015A
紋波	<0.002A	<0.01A
方波調制上升沿	<2us	<2us

---

調制實例

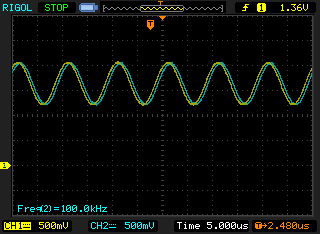

模塊：LDM1171；負載：7ohm功率電阻；黃色：100k正弦模擬調制信號，由AI口輸入（1.25V的偏置）；藍色：AO測得的電流信號。
