信號發生器模塊PWG930
信號發生器模塊，體積小巧，使用方便。
- 雙通道輸出，兩通道脈沖相位可同步。
- 輸出頻率、脈寬、極性可設置。
- 可觸發輸出，觸發延遲、觸發沿可設置。
- 高精度，采用±50PPM精度有源晶振作為時鐘源。
- 參數可保存，可獨立運行。
開放式平臺
提供完整串口控制命令，用戶可自己編程通過計算機或單片機控制；

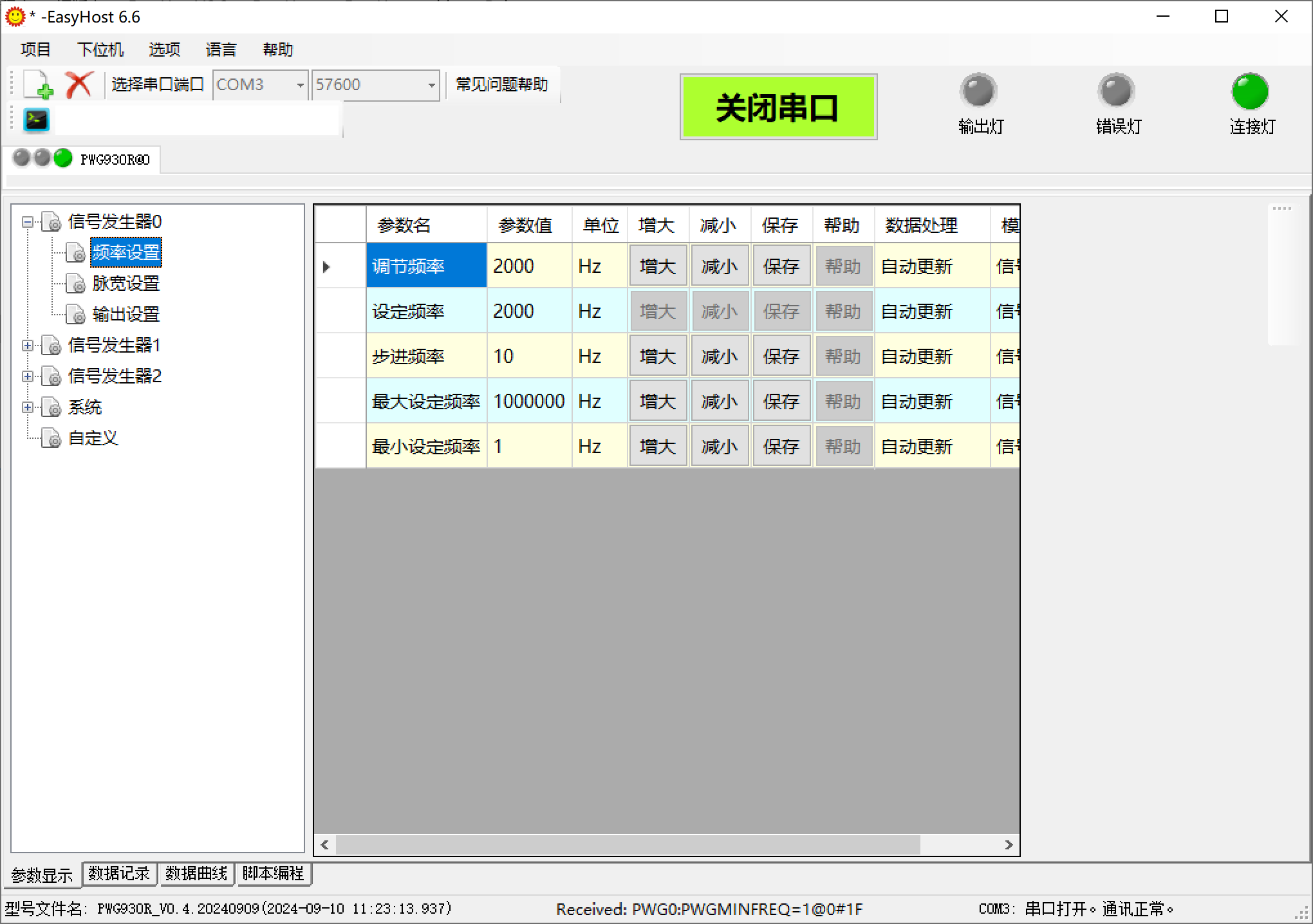

免費提供上位機軟件，可實現參數觀測、設置、數據記錄和曲線顯示等功能。
控制方式/人機界面
1. 計算機：可計算機控制，如計算機沒串口，可使用USB轉RS232串口線；
上位機軟件免費，中文界面，功能豐富，操作簡單。
2. 如果不方便使用計算機控制，可以使用顯示模塊UIMx（需要另外選購）實現參數顯示設置。有三種可選：可自定義數碼管顯示模塊UIME，通用顯示模塊UIM，可自定義彩屏顯示模塊UIMP。
3. 單片機：可使用單片機的串口（需轉換為RS232電平）與模塊的串口通訊，并控制模塊。
4. 獨立運行：除了與用戶交互的功能外，模塊的所有核心功能都在模塊自身上；因此，參數設置保存后，模塊可以獨立運行，不需要一直連接UIM、計算機。
示例波形1

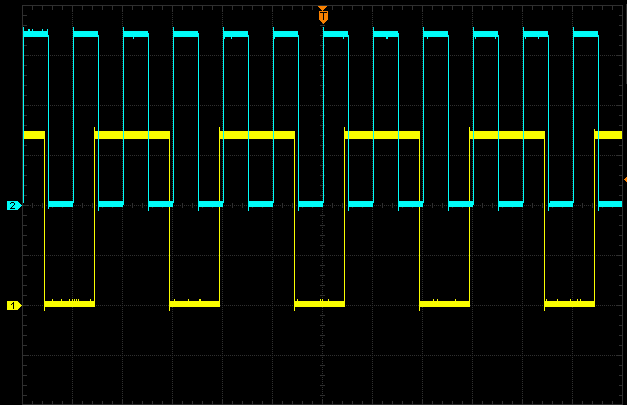

CH1和CH2獨立輸出。CH1 2kHz 300us；CH2 5kHz 100us; 示波器每格200us。
示例波形2

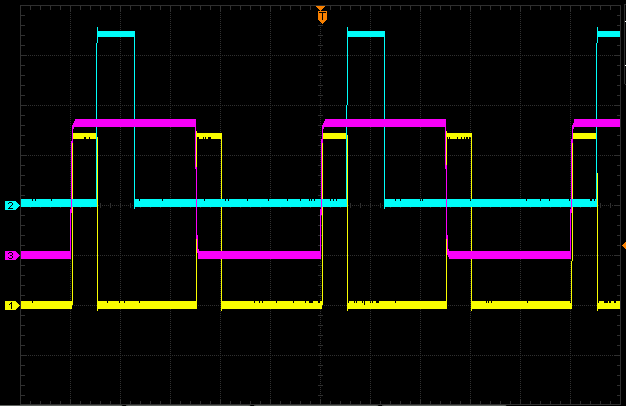

同步輸出。用EXT或CH0信號使CH1/CH2輸出具有固定的時間關系。
| 示波器 | 測量信號 | 模塊內部設置 |
|---|---|---|
| CH1黃色 | 模塊CH1輸出 | CH1：上升下降沿觸發，延遲0，脈寬100us |
| CH2藍色 | 模塊CH2輸出 | CH2：上升沿觸發，延遲100us，脈寬150us |
| CH3紫色 | EXT輸入 | CH0：轉發EXT輸入信號（1kHz占空比50%） |
系列產品
| PWG930R | PWG930U（研發中） | |
|---|---|---|
| 電源電壓 | 5-24V | 5-12V |
| 脈寬設置分辨率 | 約14ns | 約14ns |
| 通訊方式 | PH2.0端子，TTL或RS232 | Type-C，虛擬串口 |
