簡化版溫控模塊

半導體致冷片（Thermo Electric Cooler，縮寫為TEC），也叫珀爾貼/帕爾貼（Peltier）制冷片，可以實現加熱或制冷。
簡化版TCM系列溫控器，可以滿足大部分的簡單溫控需求。
它可用于驅動半導體制冷片TEC或者電阻發熱式元件（比如陶瓷加熱片/棒、PTC加熱片）。

適用于激光器溫控，生物醫學，科學實驗等需求。

• 支持NTC熱敏電阻和PT1000鉑電阻；<0.01℃分辨率；傳感器開路保護。
• 最佳±0.01℃的穩定性；PID系數可調節；PID系數自動整定功能。
• 致冷、加熱和雙向三種輸出模式可選。單向溫控模塊只能選擇單向制冷或加熱。
• 直流電壓源輸出，紋波小，延長半導體制冷片的壽命，提高制冷效率，提高穩定性。
• 過壓、過溫保護，可選的故障后自動恢復功能。
• 可獨立運行，也可用手持用戶接口模塊或計算機進行實時控制、記錄數據和實時曲線。
• 支持1個串口控制多個溫控模塊。

---

高性能

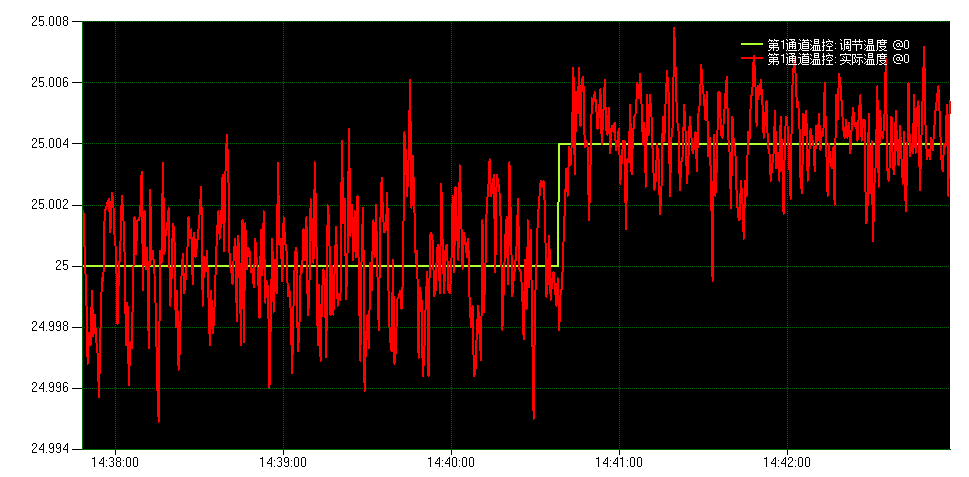

精心設計的測溫和控制系統，實現高分辨率、高穩定性。

---

自動整定

易使用的自動整定功能，簡化PID系數設置難度；

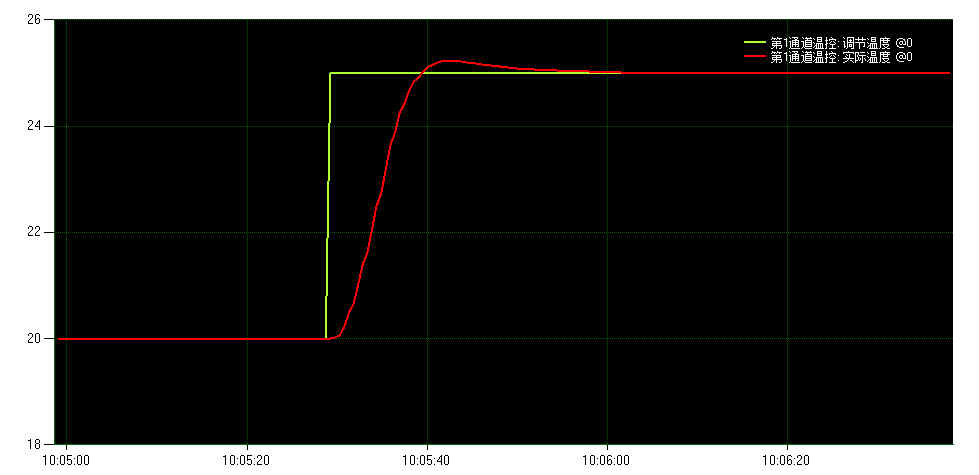

自動整定完成后會生成優化的PID系數，獲得速度快、過沖小、振蕩少的溫控性能。

---

開放式平臺

提供完整串口控制命令，用戶可自己編程通過計算機或單片機控制溫控模塊；

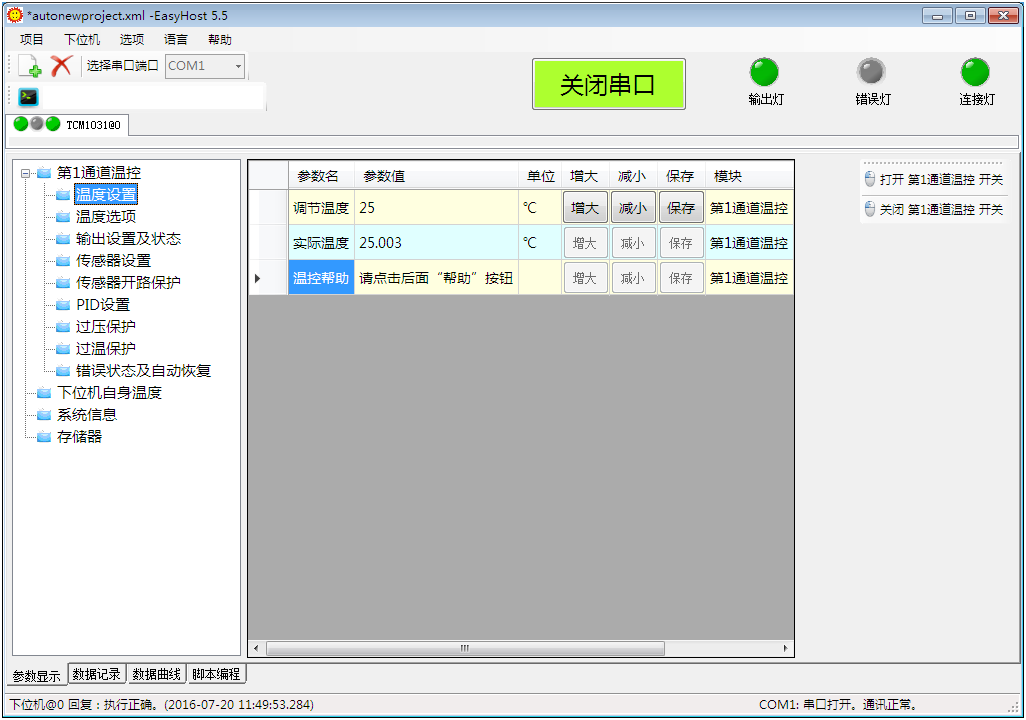

免費提供上位機軟件，可實現參數觀測、設置、數據記錄和曲線顯示等功能。

---

強大靈活性

各種參數都可以在用戶軟件中調節、設置、保存，方便用戶在不同的溫控系統中使用該溫控模塊

• 傳感器參數可靈活設置，支持不同規格參數的熱敏電阻和PT1000鉑電阻探測器
• 輸出模式、最大輸出電壓等輸出參數可靈活設置，可適應不同型號TEC需求
• 各種保護的閾值可軟件靈活設置

---

控制方式/人機界面

1. 計算機：可計算機控制，附送的連接線可連接模塊至計算機的RS232串口；
如計算機沒串口，可使用USB轉DB9公口串口線；上位機軟件免費，中文界面，功能豐富，操作簡單。

2. UIM：如果不方便使用計算機控制，可以使用手持顯示模塊UIM（需要另外選購）。
UIM上有液晶屏和按鍵，可以完成參數觀測、設置和保存操作。

3. 單片機：可使用單片機的串口（需轉換為RS232電平）與模塊的串口通訊，并控制模塊。

4. 獨立運行：除了與用戶交互的功能外，模塊的所有核心功能都在模塊自身上；因此，參數設置保存后，模塊可以獨立運行，不需要一直連接UIM、計算機。

---

系列產品

	TCM1030	TCM1031
最佳穩定性1	0.01℃	0.01℃
電源電壓	5～24V	5～24V
溫控數量	1	1
輸出極性	單向溫控	雙向溫控
極限輸出電流	15A	15A
極限輸出電壓	80%電源電壓	80%電源電壓
尺寸	95×55×24mm	95×55×24mm

注1：優化狀況下的短期穩定性指標；跟系統整體相關，跟PID參數設置相關
