小型版溫控模塊
半導體致冷片（Thermo Electric Cooler，縮寫為TEC），也叫珀爾貼/帕爾貼（Peltier）制冷片，可以實現加熱或制冷。
半導體致冷片溫控系統具有體積小，無振動，可靠等多種優點。
小型版TCM系列溫控器，尺寸小但恒溫性能優異，可以用于驅動小型半導體制冷片TEC實現雙向高精度溫度控制；
也可設置后用于小型電阻發熱式元件（比如陶瓷加熱片/棒、PTC加熱片）。
- 支持NTC熱敏電阻；<0.002℃分辨率；傳感器開路保護。
- 最佳±0.002℃的穩定性；PID系數可調節；PID系數自動整定功能。
- 致冷、加熱和雙向三種輸出模式可選。
- 直流電壓源輸出，紋波小，延長半導體制冷片的壽命，提高制冷效率，提高穩定性。
- 過壓、過溫保護，可選的故障后自動恢復功能。
- 可獨立運行，也可用手持用戶接口模塊或計算機進行實時控制、記錄數據和實時曲線。
- 支持1個串口控制多個溫控模塊。
高性能

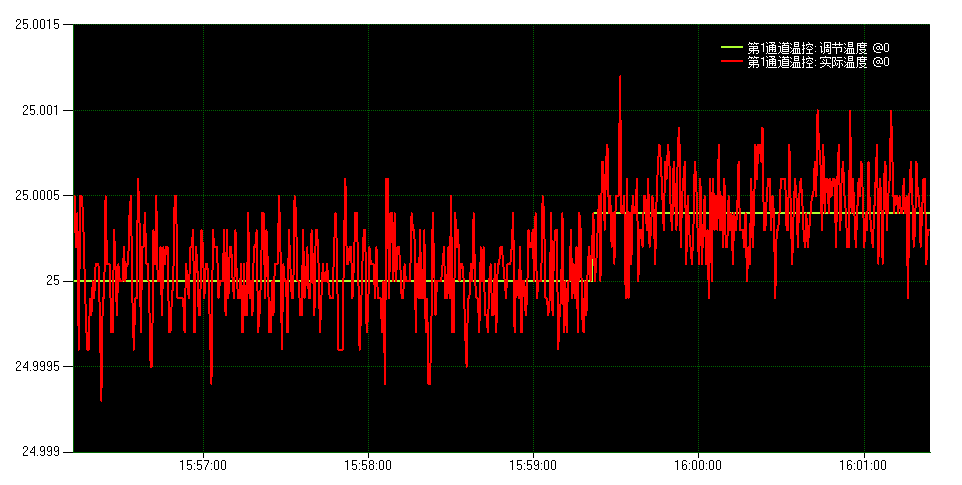

精心設計的測溫和控制系統，實現高分辨率、高穩定性。
自動整定
易使用的自動整定功能，簡化PID系數設置難度；
自動整定完成后會生成優化的PID系數，獲得速度快、過沖小、振蕩少的溫控性能。
開放式平臺
提供完整串口控制命令，用戶可自己編程通過計算機或單片機控制溫控模塊；

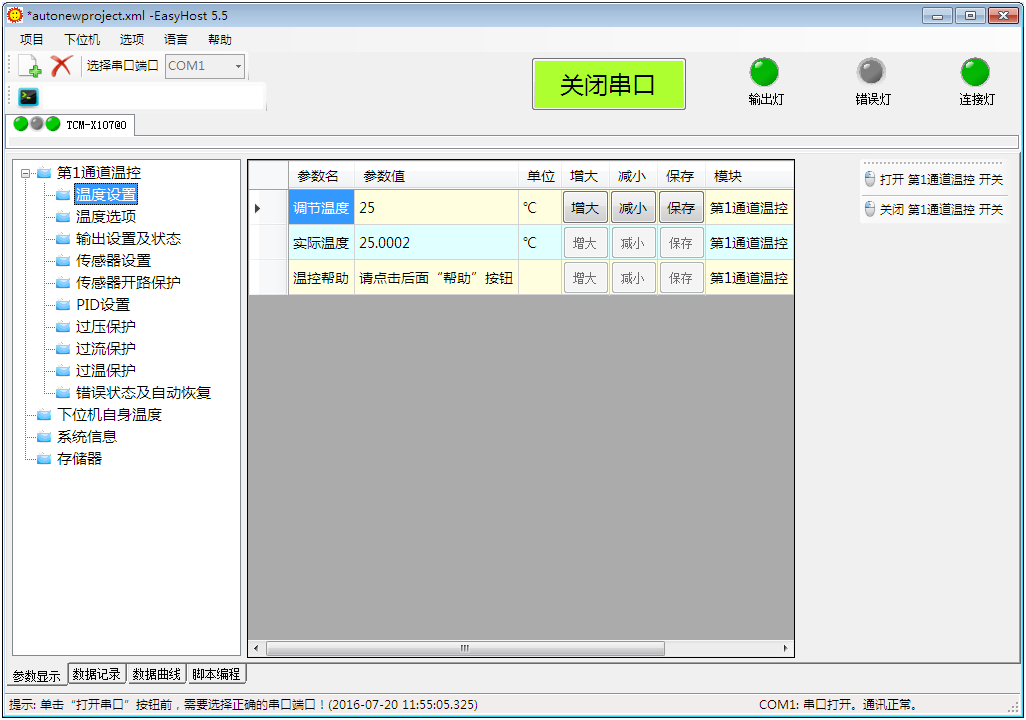

免費提供上位機軟件，可實現參數觀測、設置、數據記錄和曲線顯示等功能。
強大靈活性
各種參數都可以在用戶軟件中調節、設置、保存，方便用戶在不同的溫控系統中使用該溫控模塊
- 傳感器參數可靈活設置，支持不同規格參數的熱敏電阻和PT1000鉑電阻探測器
- 輸出模式、最大輸出電壓等輸出參數可靈活設置，可適應不同型號TEC需求
- 各種保護的閾值可軟件靈活設置
控制方式/人機界面
1. 計算機：可計算機控制，附送的連接線可連接模塊至計算機的RS232串口；
如計算機沒串口，可使用USB轉DB9公口串口線；上位機軟件免費，中文界面，功能豐富，操作簡單。
2. UIM：如果不方便使用計算機控制，可以使用手持顯示模塊UIM（需要另外選購）。
UIM上有液晶屏和按鍵，可以完成參數觀測、設置和保存操作。
3. 單片機：可使用單片機的串口（需轉換為RS232電平）與模塊的串口通訊，并控制模塊。
4. 獨立運行：除了與用戶交互的功能外，模塊的所有核心功能都在模塊自身上；因此，參數設置保存后，模塊可以獨立運行，不需要一直連接UIM、計算機。

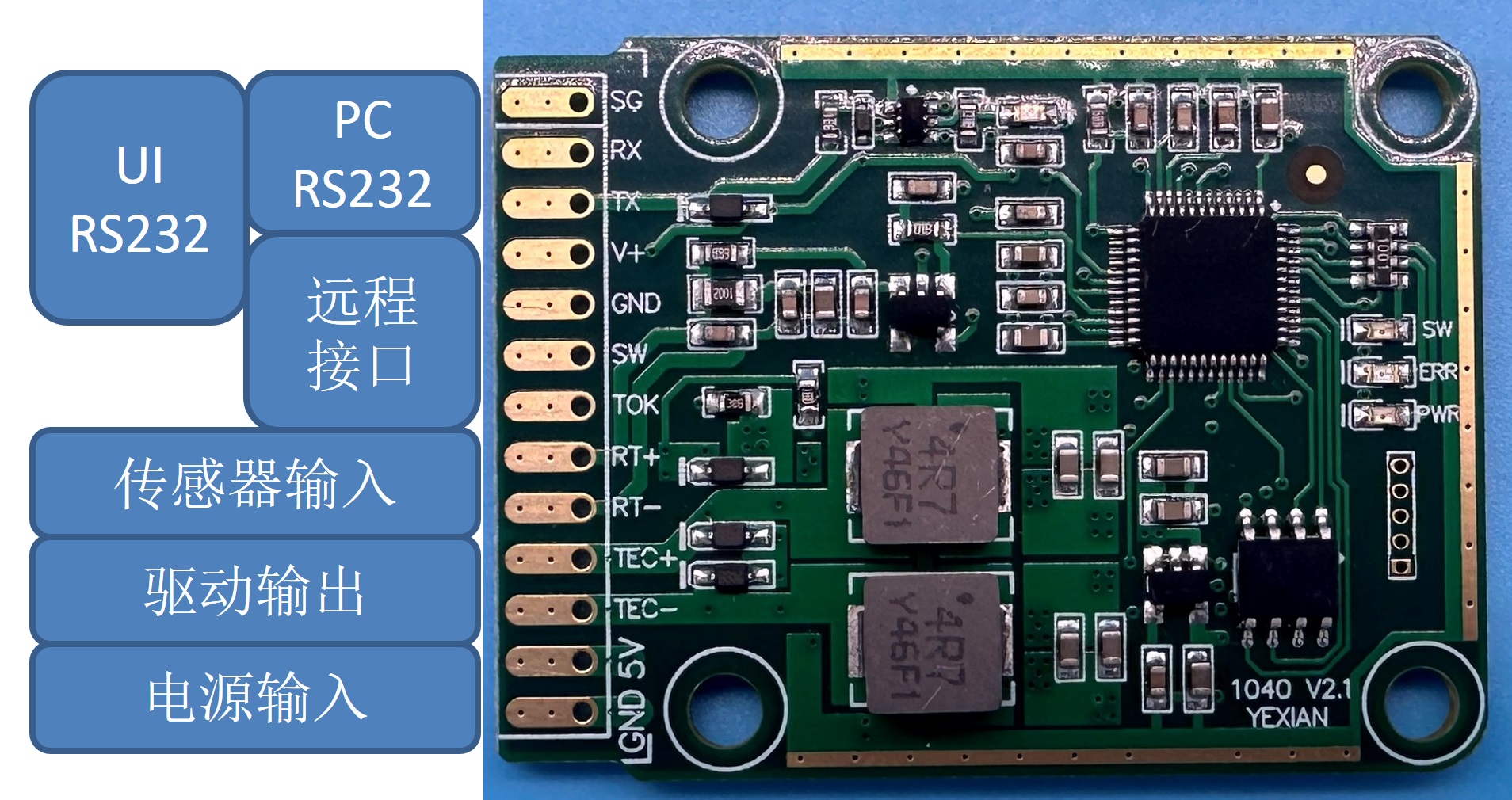

模塊接口

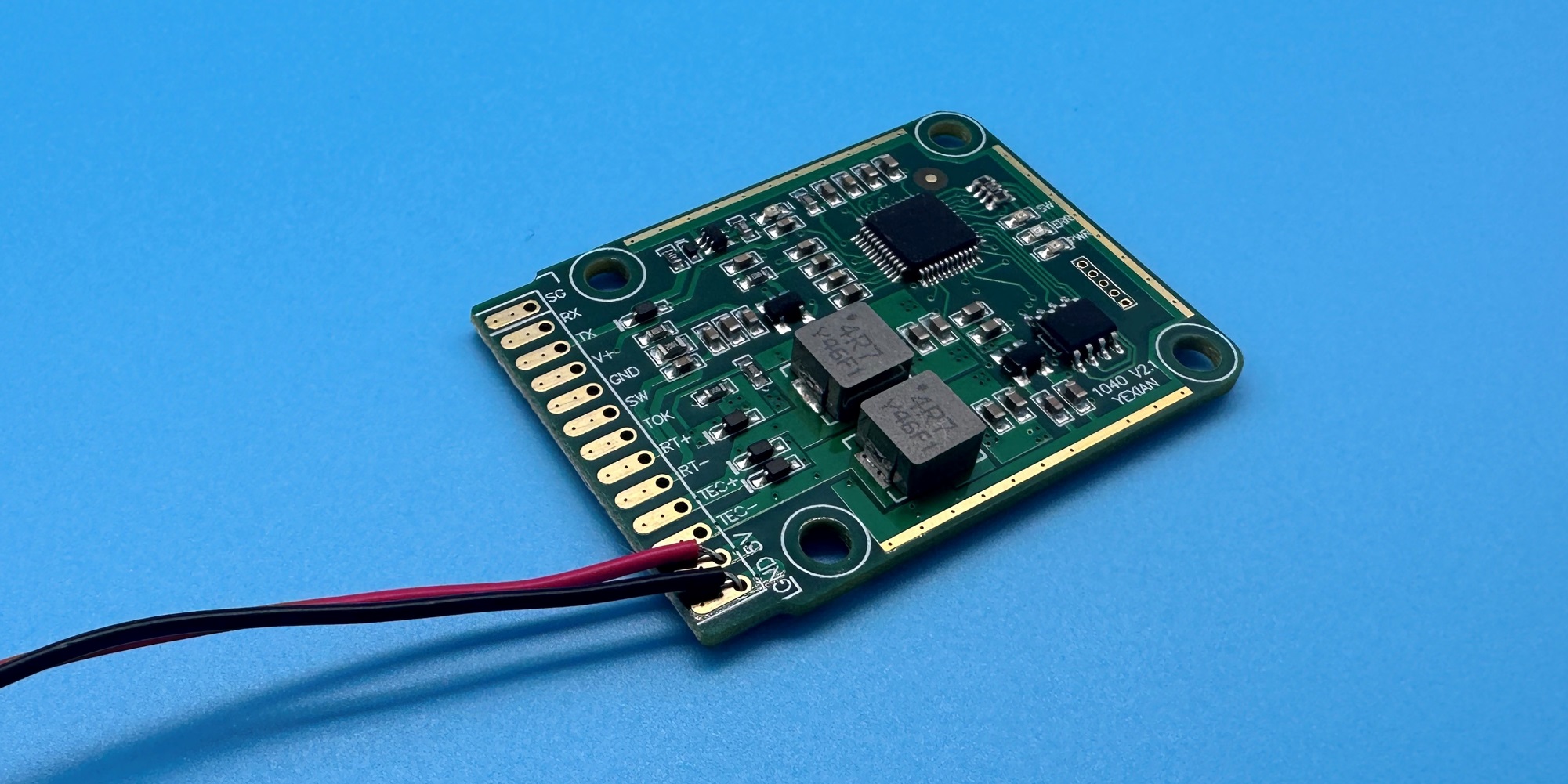

方法1. 如果有需要，可以直接焊接線纜在端子上；

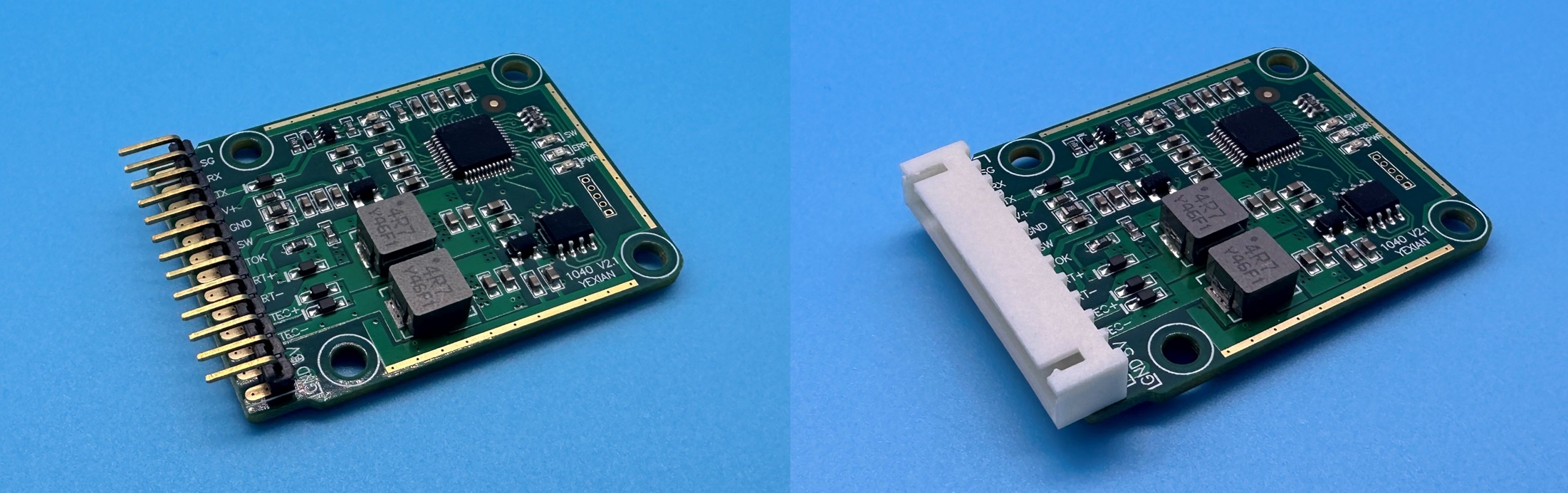

方法2. 或焊接2.54mm間距的排針、端子，然后再轉接到線纜插頭、或其它電路板上；

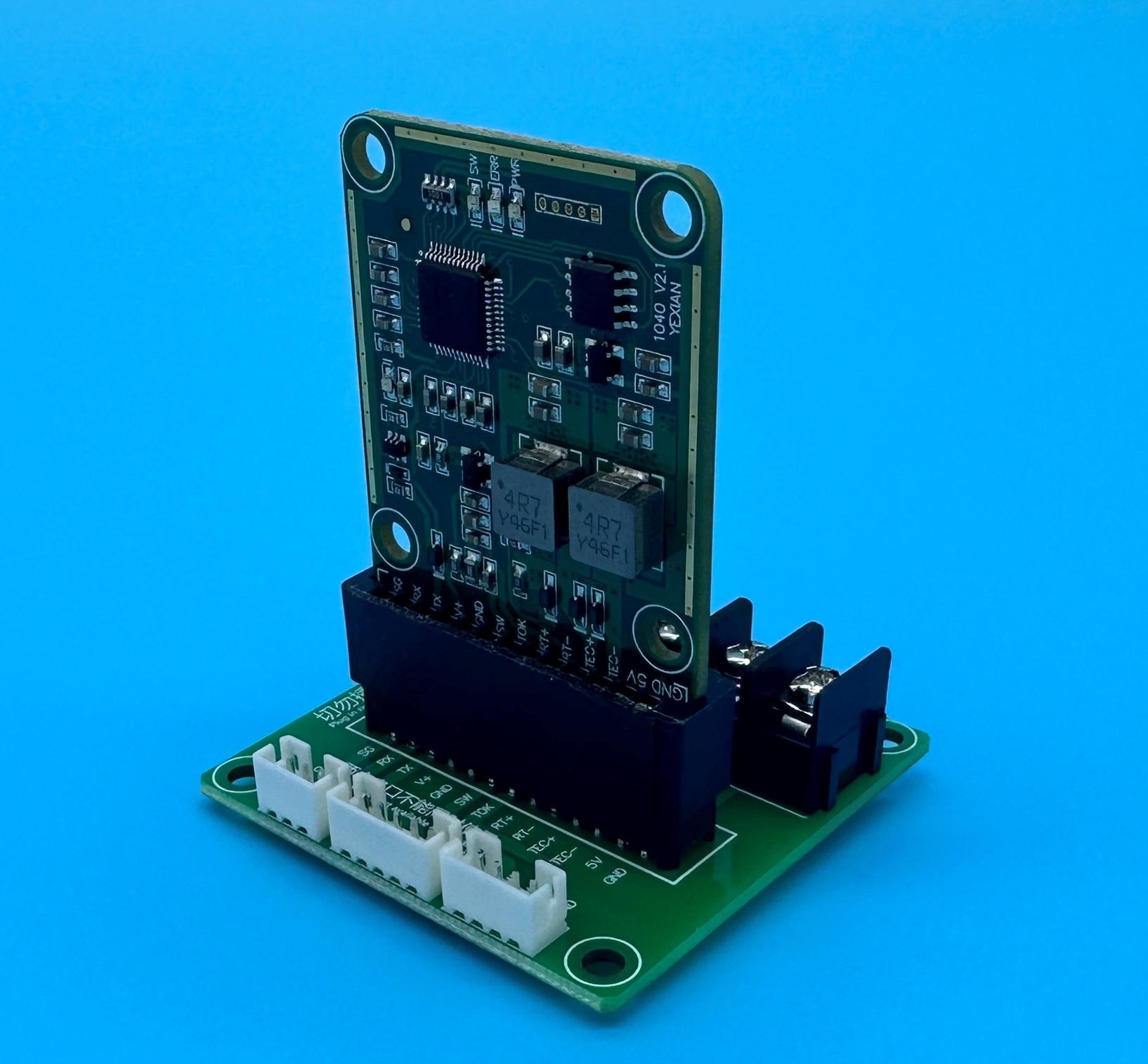

方法3. 或使用2.54mm的金手指插座，方便插拔。
系列產品
| TCM1040 | TCM1041 | TCM1042 | |
|---|---|---|---|
| 最佳穩定性1 | 0.002℃ | 0.002℃ | 0.002℃ |
| 電源電壓 | 5V | 12V | 12V |
| 溫控數量 | 1 | 1 | 1 |
| 輸出極性 | 雙向溫控 | 雙向溫控 | 雙向溫控 |
| 最大輸出電流 | 3A | 3A | 3A |
| 最大輸出電壓 | 4V | 10V | 10V |
| 通訊方式 | RS232 | RS232/TTL | RS485 |
| 外形尺寸 | 50x37.5x7mm | 50x37.5x7.5mm | 50x37.5x7.5mm |
注1：優化狀況下的短期穩定性指標；跟系統整體相關，跟PID參數設置相關
